Generatore di acqua surriscaldata, a 3 giri di fumo effettivi, efficienza 91%(1).
La serie TRYSŨHR’ è una famiglia di generatori di acqua surriscaldata, monoblocco, progettata per una pressione di sicurezza massima fino a 10 bar, o superiore su richiesta, ed una potenza utile da 1200 a 18000 kW. Può funzionare con combustibili liquidi o gassosi. Ogni modello è completo di regolazioni ed accessori di sicurezza per un funzionamento automatico ed una facile messa in servizio. Ai sensi della legislazione vigente, la famiglia dei generatori di acqua surriscaldata TRYSŨHR’ è stata sottoposta a valutazione di conformità da parte di un Organismo Notificato. La conformità ai Requisiti Essenziali di Sicurezza della Direttiva Europea PED 2014/68/UE è garantita dalla marcatura CE.
Caratteristiche generali:
Nel generatore a 3 giri di fumo effettivi, i gas, dalla camera di combustione (1° giro), entrano nella camera di inversione da dove vengono spinti verso la camera fumo frontale percorrendo la prima serie di tubi fumo (2° giro); di qui, percorrendo la seconda serie di tubi fumo (3° giro) raggiungono la camera fumo posteriore e vengono convogliati al camino. Il generatore è stato dimensionato per assicurare un basso carico termico in camera di combustione, basso carico superficiale e basse emissioni inquinanti (valori NOx <=80 mg/kWh con bruciatore Low NOx).
- Corpo caldaia: progettato in conformità alla norma EN 12953-3: è costituito da un fasciame cilindrico con focolare a fondo bagnato e piastre tubiere di tipo set-in, in acciaio di alta qualità. Tutti i materiali impiegati sono accompagnati da certificati di fabbricazione attestanti le loro caratteristiche chimiche e meccaniche ed i controlli durante il ciclo produttivo e quindi la loro idoneità all’impiego. Le saldature sono eseguite da personale adeguatamente qualificato, secondo procedimenti omologati, e sottoposte a Controlli Non Distruttivi secondo un piano interno di “Fabbricazione e Controllo”. A fabbricazione ultimata le caldaie vengono sottoposte a collaudo idraulico in conformità alla prescrizione 7.4 - Allegato 7 della Direttiva PED 2014/68/UE.

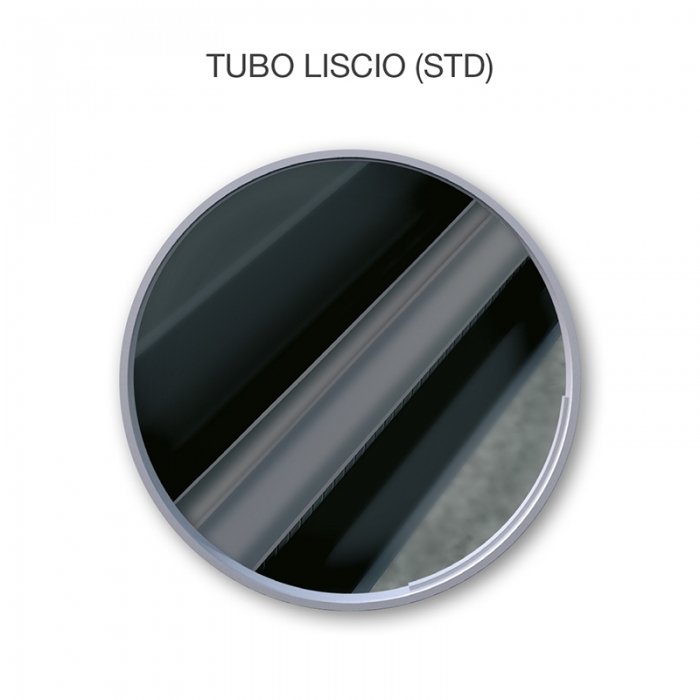

- I tubi fumo: in acciaio di alta qualità, senza turbolatori elicoidali, sono saldati alle piastre tubiere mediante procedimenti automatici qualificati.
- Camera di inversione: completamente raffreddata ad acqua, è costruita in lamiera d’acciaio saldata, collegata al focolare con piastra risbordata ed alla camera fumo posteriore con supporti. Per i modelli dalla 4650 compresa essa è dotata di un passo d’uomo (per i modelli di taglia inferiore il passo d’uomo è disponibile a richiesta).
- Camera fumo frontale: Nei modelli da 1200 a 4000 kW la camera frontale è costruita in lamiera di acciaio saldata, rivestita internamente da uno strato di materiale isolante e da uno strato di materiale refrattario di alto spessore. È montata su cerniere che ne permettono una rapida apertura e regolazione. Se necessario, è possibile l’inversione del senso di apertura. La porta, inoltre, è corredata da spia-fiamma autopulente per il controllo della combustione durante il funzionamento della caldaia.
Nei modelli da 4650 kW in su è costituita da due porte in lamiera d’acciaio saldata, rivestite frontalmente con uno strato di materiale isolante ed uno strato di materiale refrattario ad alta densità, che servono per la pulizia e l’ispezione. Queste sono montate su cerniere per una facile apertura. Vicino al foro per il boccaglio del bruciatore c’è uno spioncino autopulente per il controllo della combustione durante il funzionamento del bruciatore. In questa gamma il bruciatore non necessita di essere rimosso per la pulizia dei fasci tubieri.
- Camera fumi posteriore: è costruita in lamiera d’acciaio saldata e rivestita esternamente con uno strato di materiale isolante. Corredata di due porte per la pulizia e l’ispezione
Completa di scarico fumi orizzontale al camino, con diametro dimensionato per la potenza della caldaia e, per i modelli dalla 4650 compresa, di uno spioncino autopulente per il controllo della combustione.
La camera fumo posteriore può essere accessoriata con un economizzatore esterno.
- Basamento: è costituito da un telaio in profilati di acciaio elettrosaldati scatolato mediante lamiera di acciaio saldata, provvisto di selle di appoggio al fasciame del corpo in pressione, e dotato di un sistema che permette di compensare le dilatazioni termiche.
- Passerella di camminamento: posizionata nella parte superiore della caldaia, è costruita in acciaio e coperta con lamiera striata e completata, su richiesta, con parapetto e scala di accesso, conformi alla norma UNI EN ISO 14122.
- Isolamento del fasciame: l’isolamento termico è assicurato da un materassino in lana minerale dello spessore di 100 mm, legato con resine termoresistenti, opportunamente supportato e protetto esternamente da mantello in alluminio verniciato da 10/10 mm.
Composizione della fornitura standard: (2)
- n. 2 valvole di sicurezza a molla
Controflange per il collegamento dei tubi di mandata-ritorno
- n. 1 valvola di scarico caldaia manuale
- n. 1 termometro a grande quadrante
- n. 1 manometro a grande quadrante con rubinetto a 3 vie per calibrazione
- n. 2 termostati per la regolazione del bruciatore
(comando a quadro)
- n. 1 pressostato di sicurezza a riarmo manuale (riarmo a quadro), certificato CE
- n. 1 termostato di sicurezza a riarmo manuale (riarmo a quadro), certificato CE
- Piastra per attacco bruciatore completa di spioncino fiamma (con foratura a richiesta)
- Golfari di sollevamento
- Quadro elettrico di comando, IP 55 - 400 V – 3+N – 50 Hz
- Documentazione standard a corredo
(1) Questo valore si intende senza economizzatore e può variare in base alla pressione, al carico di esecizio e ad altre condizioni quali valore di CO2 temperatura ambiente, temperatura di ritorno dell’acqua.
(2) Le quantità, tipologie o modelli possono variare in base alla configurazione offerta.
Dotazioni opzionali:

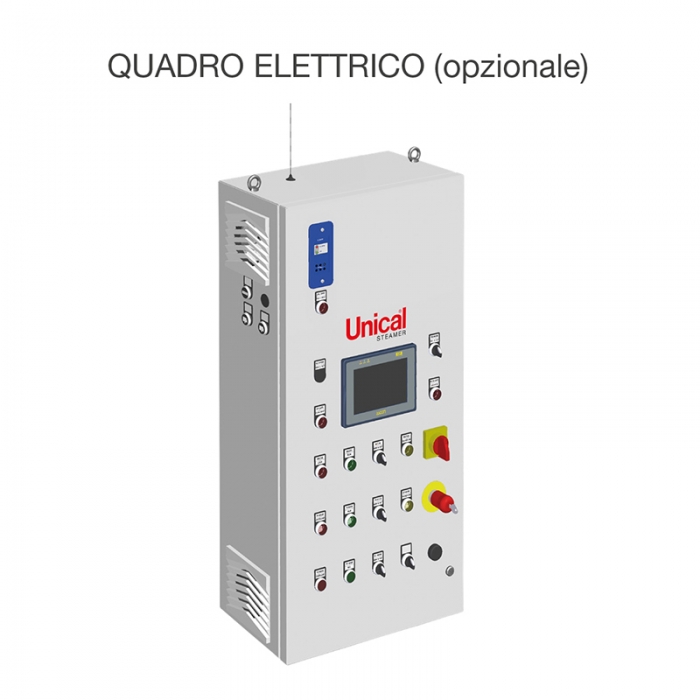

- QUADRO ELETTRICO IML_SH

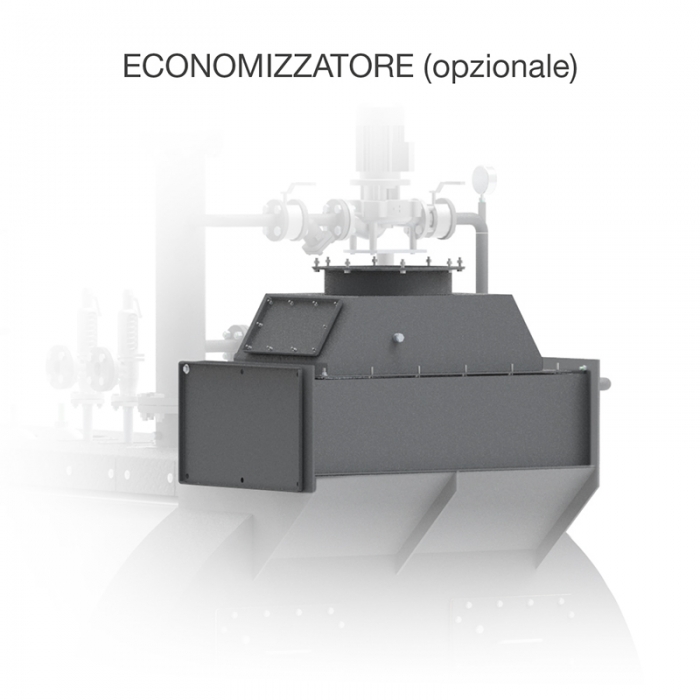

- ECONOMIZZATORI

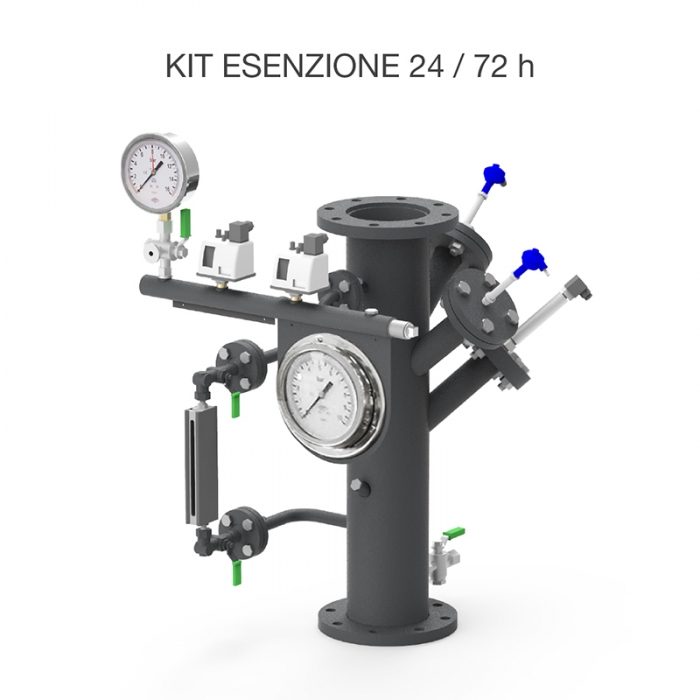

- KIT ESENZIONE 24/72 hr
