BAHR’UNO

Generatore di vapore a bassa pressione, ad inversione di fiamma, con efficienza da 91% a 97%⁽¹⁾ in funzione della tipologia di tubo impiegato (OR, HPO, HP).
La serie BAHR’UNO è una famiglia di generatori di vapore a bassa pressione, a tubi da fumo del tipo ad inversione di fiamma con fondo bagnato.

È progettata per una pressione di sicurezza massima fino a 0,98 bar. La gamma comprende vari modelli con producibilità di vapore da 140 a 4000 kg/h

Ai sensi della legislazione vigente, la famiglia dei generatori di vapore a bassa pressione BAHR’UNO è stata sottoposta a valutazione di conformità da parte di un Organismo Notificato. La conformità ai Requisiti Essenziali di Sicurezza della Direttiva Europea 2014/68/UE del corpo in pressione è testimoniata dalla marcatura CE P.E.D.

Caratteristiche generali:
Il generatore ad inversione di fiamma è costituito da focolare cilindrico a fondo bagnato in cui si sviluppa la fiamma e dove avviene l’inversione dei gas di combustione. I fumi quindi imboccano il fascio tubiero in corrispondenza della piastra tubiera anteriore e vengono convogliati verso la piastra tubiera posteriore dalla quale escono attraverso la camera fumi. L’apparecchio è dimensionato per assicurare bassi carichi termici.

• Corpo caldaia: è costituito da fasciame cilindrico, focolare, fondo focolare e piastre tubiere piane in acciaio di qualità, in conformità alle norme tecniche vigenti. I materiali impiegati sono accompagnati da certificati di fabbricazione attestanti le caratteristiche chimiche e meccaniche ed i controlli durante il ciclo produttivo e quindi la loro idoneità all’impiego. Le saldature sono eseguite secondo procedimenti omologati da personale adeguatamente qualificato e sottoposte, in accordo ad un piano interno di “Fabbricazione e Controllo” a controlli non distruttivi. A fabbricazione ultimata ogni corpo in pressione viene sottoposto a collaudo mediante l’effettuazione della prova idraulica in conformità al requisito 7.4 - Allegato 1 della Direttiva 2014/68/UE.

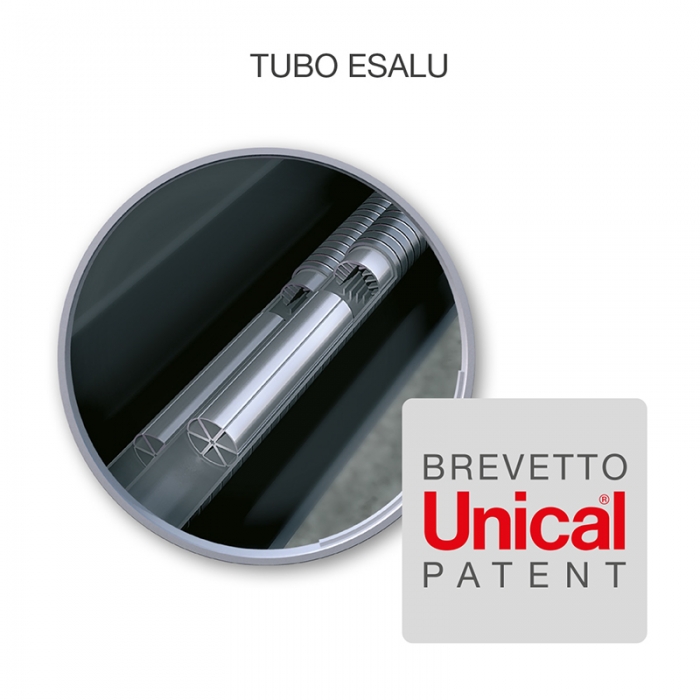

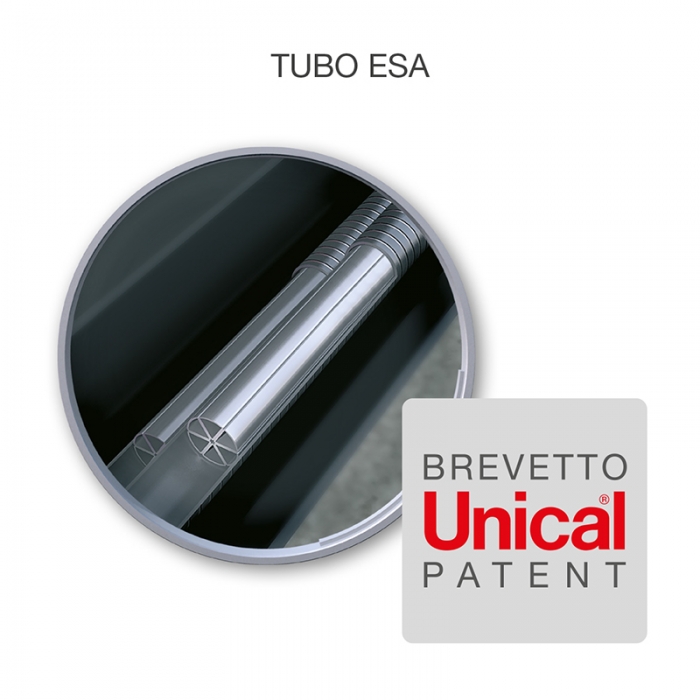

• I tubi fumo: costituenti il fascio tubiero in acciaio di qualità, sono saldati alle piastre tubiere mediante procedimenti automatici qualificati. Infine i tubi vengono intestati mediante lamatura eliminando le sporgenze dalla piastra. I tubi fumo sono corredati di turbolatori od inserti in base alla tipologia di tubo impiegato.
• Porta anteriore: costruita in lamiera di acciaio saldata rivestita internamente da uno strato di materiale isolante e da uno strato di materiale refrattario di alto spessore. È montata su cerniere che ne permettono una rapida apertura ed è corredata da spia-fiamma autopulente idoneamente posizionata per il controllo della correttezza della combustione in funzionamento. Sulla stessa è imbullonata la piastra di attacco bruciatore che può essere predisposta per il tipo di bruciatore indicato dal cliente.
• Camera fumi posteriore: costruita in lamiera di acciaio saldata, è fissata alla piastra tubiera posteriore mediante bulloni per permetterne la rimozione. È dotata di idonea portina di pulizia e raccordo fumi ad asse orizzontale (verticale a richiesta) di diametro adeguato alla potenza del generatore. Quando acquistato economizzatore opzionale, la camera fumi viene predisposta per alloggiamento integrato dell’economizzatore stesso (di tipo estraibile).
• Basamento: è costituito da un telaio in profilati di acciaio elettrosaldati alle piastre tubiere e scatolato mediante lamiera di acciaio saldata.
• Passerella di servizio: ubicata nella parte superiore del generatore è costituita da un telaio in profilati di acciaio, ricoperto con lamiera striata sul piano di camminamento e completata (su richiesta) da parapetto con corrimano.
• Isolamento del fasciame e del frontone: l’isolamento termico del fasciame è ottenuto con materassino di lana di roccia di 100 mm di spessore legata con resine termoindurenti ad alta densità, supportato e rivestito esternamente dal mantello in lamiera verniciata spessore 10/10. Il frontone dell’apparecchio è anch’esso isolato con lana di roccia rivestita esternamente da uno scatolato metallico.

Composizione della fornitura standard: ⁽²⁾

• n. 1 valvola a flusso avviato di intercettazione presa vapore.
• n. 1 valvola di sicurezza a peso-leva ⁽³⁾
• n. 2 indicatori di livello a riflessione, attacchi filettati, valvole di intercettazione e scarico.
• Quadro elettrico per funzionamento automatico, IP55 400V-3+N-50Hz completo di:
  - n. 1 manometro di grande quadrante con rubinetto a 3 vie
  per prova campione
  - n. 1 pressost. di sicurezza con riarmo manuale,
  omologaz. CE PED
  - n. 1 pressostato di limite
  - n. 1 pressostato di regolazione per bruciatore bi-stadio (fiamma alta/bassa) o sonda per bruciatori modulanti
  - n. 2 sonde di sicurezza di basso livello acqua, con autodiagnosi, a riarmo manuale sul pannello comandi, certificate CE
  - n. 2 sonde di livello acqua per ON-OFF pompe
• n. 1 elettropompa centrifuga di carico acqua
• Circuito linea carico acqua con tubazioni e valvola di intercettazione.
• n. 1 gruppo di scarico acqua/spurgo fanghi con valvola manuale ad apertura rapida
• Passo d’uomo con portina a cavallotti in acciaio
• Separatore di umidità sulla presa principale del vapore, per un vapore ad alto titolo senza trascinamenti di gocce;
• Turbolatori (vers. OR) od inserti ad alta efficienza (versioni HPO, HP)
• Documentazione standard a corredo

Opzionali:
- Kit “seconda pompa di alimentazione acqua di caldaia”
- Kit “filtro ingresso acqua alimento”
- Kit “sicurezza livello massimo”
- Kit “TDS”
- Kit “scarico automatico di fondo”
- Kit "24 hr" o “72 hr” per generatore standard
- Kit EC (gas) / Kit EC (gasolio) montato internamente
- Predisposizione dima per montaggio bruciatore
- Bruciatore


Versioni speciali

• BAHR’UNO 24 hr / 72 hr
  - accessoriata con quadro dedicato e "KIT 24 hr" per ottenere la certificazione per esercire “senza supervisione continua” fino ad un massimo di 24 ore
  - accessoriata con quadro dedicato e “KIT 72 hr” per ottenere la certificazione per esercire “senza supervisione continua” fino ad un massimo di 72 ore

Versioni EC / HPOEC / HPEC

• Per incrementare ulteriormente il valore del rendimento del generatore, senza influire sulle dimensioni, le caldaie sono predisposte per montare a richiesta (già in fabbrica o in un secondo tempo) il kit economizzatore EC, che è specifico per ogni modello ed è disponibile sia per versioni a gas che versioni a gasolio.

(1) Questo valore è da intendersi con economizzatore e può variare in base alla pressione e al carico di esercizio.
(2) Le quantità, tipologie o modelli possono variare in base alla configurazione offerta.
(3) Due valvole per i modelli oltre i 2000 kg/h. A richiesta valvole di sicurezza a molla.
